תיאור

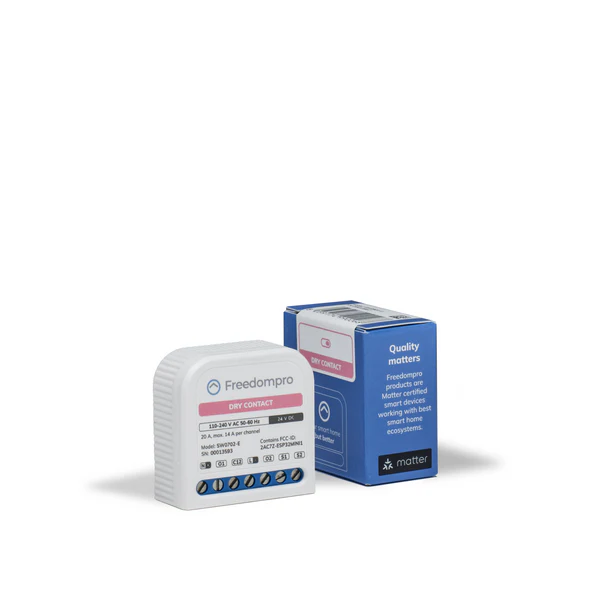

מודול חכם Freedompro SW0702-E
מודול חכם WiFi עם שני מגעים נקיים (Dry Contact), מאפשר שליטה חכמה על שערים, דלתות, מערכות השקיה, חימום, אזעקות ועוד. קומפקטי, מתאים להתקנה בקופסת חשמל עמוקה למתגים ומציע אינטגרציה מלאה עם Matter ומערכות הבית החכם המובילות ללא צורך ברכזת.
יתרונות עיקריים:
- שני מגעים נקיים לשליטה על שני מעגלים שונים
- חיבור WiFi עצמאי, ללא צורך בהאב
- תואם Matter – תומך ב-Alexa, Google Home, Apple HomeKit, Home Assistant, SmartThings ועוד
- מתאים להתקנה בקופסה תקנית עמוקה (55/ניסקו)
- הפעלה ידנית באמצעות לחצן פיזי (אופציונלי)
- שליטה מרחוק ויצירת אוטומציות דרך אפליקציית Freedompro Home
התקנה פשוטה ב-6 שלבים:
- ניתוק חשמל: כבה את המפסק הראשי בלוח החשמל.
- מיקום המודול: מתאים להתקנה בקופסת חשמל עמוקה מאחורי המפסק/מתג.
- חיבור חשמל: חבר את L/- לפאזה, ואת N/+ לנייטרל.
- חיבור יציאות: O1 למעגל ראשון (כמו שער 1), O2 לשני (כמו שער 2), C12 כטרמינל משותף.
- חיבור ידני (אופציונלי): חבר לחצן ל-S1 לשליטה על O1, ול-S2 לשליטה על O2.
- בדיקה והפעלה: ודא שכל החיבורים תקינים, והחזר את החשמל.
הערה: נורית ה-LED תתחיל להבהב בכחול – המודול מוכן להגדרה דרך אפליקציית Freedompro Home או מערכות הבית החכם שלך.
תרשים חיבורים:
- O1 – יציאה למעגל ראשון (לדוגמה: פתיחת שער 1)
- O2 – יציאה למעגל שני (לדוגמה: פתיחת שער 2)
- S1 – כניסה ללחצן שליטה על O1
- S2 – כניסה ללחצן שליטה על O2
- C12 – טרמינל משותף לשתי היציאות
- L/- – פאזה (AC) או שלילי (DC)
- N/+ – נייטרל (AC) או חיובי (DC)
מפרט טכני:
| מידות | 18x42x41 מ"מ |
| משקל | 40 גרם |
| סוג התקנה | קופסת חשמל עמוקה למתגים |
| מתח כניסה | 110-240V AC ±10% / 24V DC +5%/-15% |
| זרם מקסימלי | 14A לכל ערוץ, 20A סה"כ |
| קישוריות | WiFi 2.4GHz + Bluetooth |
| תמיכה בפרוטוקולים | Matter, WiFi (802.11 b/g/n) |
| חיישני טמפרטורה | כן |
| חיישן הספק | לא |
| טמפרטורת עבודה | מ-5°C- עד 45°C+ |
| טווח קליטה | עד 50 מטר בשטח פתוח, עד 30 מטר במבנים |
| קוטר כבל תומך | 0.2–2.5 מ"מ² / 24–12 AWG |
